¿Qué es?

Arduino es una plataforma electrónica de código abierto basada en hardware y software fácil de usar. Las placas Arduino pueden leer entradas (luz en un sensor, un dedo en un botón o un mensaje de Twitter) y convertirlo en una salida: activar un motor, encender un LED, publicar algo en línea. Puede decirle a su placa qué hacer enviando un conjunto de instrucciones al microcontrolador de la placa. Para hacerlo, utiliza el lenguaje de programación Arduino y el software Arduino (IDE). (https://www.arduino.cc)

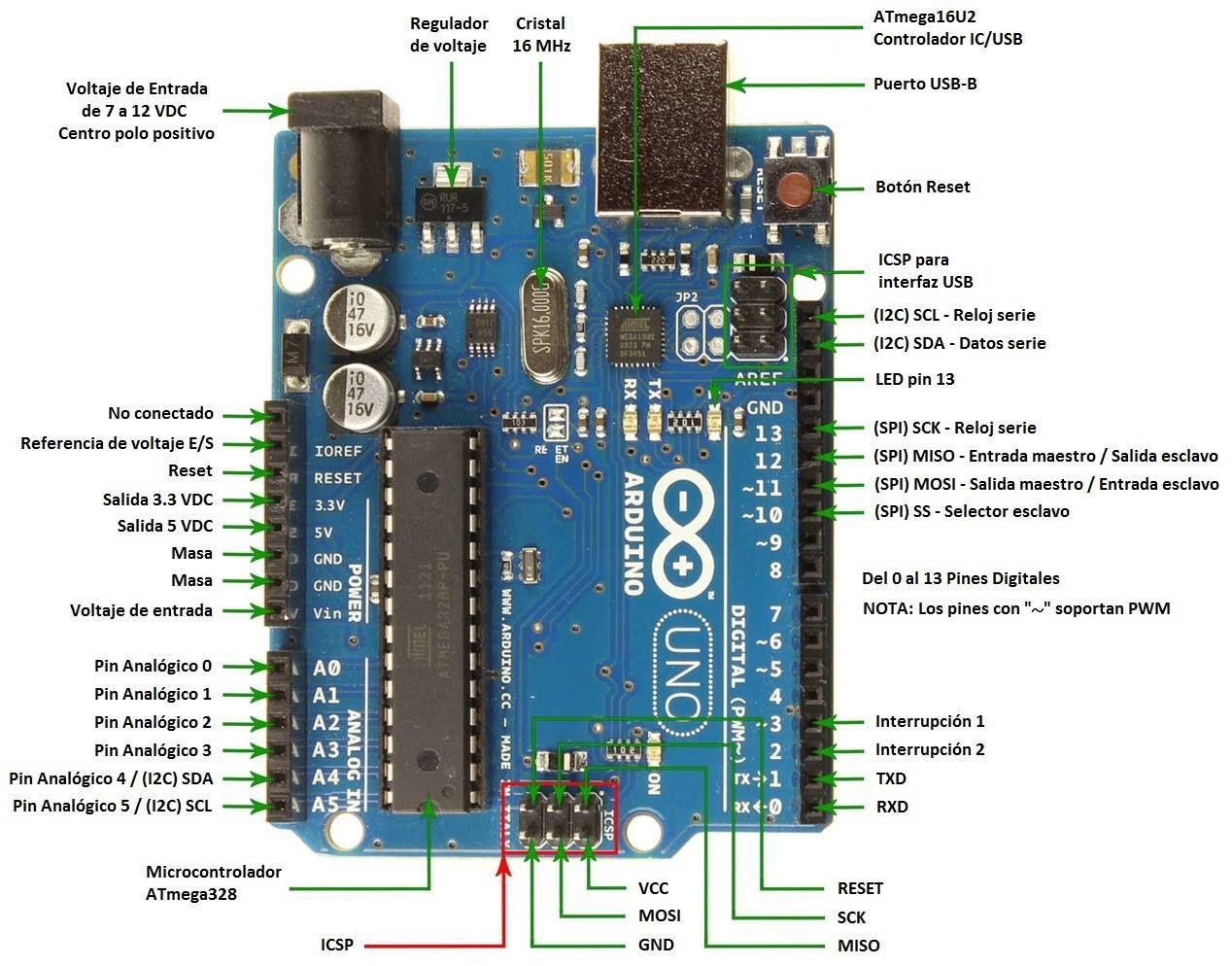

/home/ocsinavarra/Descargas/EsquemaArduino.jpg

Entrada   —  Procesamiento — Salida

Ejemplos de posibilidades: https://create.arduino.cc/projecthub

Características técnicas del ARDUINO UNO

Arduino es una placa con un microcontrolador de la marca Atmel y con toda la circuitería de soporte, que incluye, reguladores de tensión, un puerto USB (En los últimos modelos, aunque el original utilizaba un puerto serie) conectado a un módulo adaptador USB-Serie que permite programar el microcontrolador desde cualquier PC de manera cómoda y también hacer pruebas de comunicación con el propio chip.

Un arduino dispone de 14 pines que pueden configurarse como entrada o salida y a los que puede conectarse cualquier dispositivo que sea capaz de transmitir o recibir señales digitales de 0 y 5 V.

También dispone de entradas y salidas analógicas. Mediante las entradas analógicas podemos obtener datos de sensores en forma de variaciones continuas de un voltaje. Las salidas analógicas suelen utilizarse para enviar señales de control en forma de señales PWM.

Arduino UNO es la última versión de la placa, existen dos variantes, la Arduino UNO convencional y la Arduino UNO SMD. La única diferencia entre ambas es el tipo de microcontrolador que montan.

  • La primera es un microcontrolador Atmega en formato DIP.
  • Y la segunda dispone de un microcontrolador en formato SMD.

Nosotros nos decantaremos por la primera porque nos permite programar el chip sobre la propia placa y después integrarlo en otros montajes.

  • Arduino UNO con microcontrolador en formato DIP
  • Arduino UNO con microcontrolador en formato SMD

Entradas y salidas:

Cada uno de los 14 pines digitales se puede usar como entrada o como salida. Funcionan a 5V, cada pin puede suministrar hasta 40 mA. La intensidad máxima de entrada también es de 40 mA.

Cada uno de los pines digitales dispone de una resistencia de pull-up interna de entre 20KΩ y 50 KΩ que está desconectada, salvo que nosotros indiquemos lo contrario.

Arduino también dispone de 6 pines de entrada analógicos que trasladan las señales a unconversor analógico/digital de 10 bits.Pines especiales de entrada y salida:

  • RX y TX: Se usan para transmisiones serie de señales TTL.
  • Interrupciones externas: Los pines 2 y 3 están configurados para generar una interrupción en el atmega. Las interrupciones pueden dispararse cuando se encuentra un valor bajo en estas entradas y con flancos de subida o bajada de la entrada.
  • PWM: Arduino dispone de 6 salidas destinadas a la generación de señales PWM de hasta 8 bits.
  • SPI: Los pines 10, 11, 12 y 13 pueden utilizarse para llevar a cabo comunicaciones SPI, que permiten trasladar información full dúplex en un entorno Maestro/Esclavo.
  • I2C: Permite establecer comunicaciones a través de un bus I2C. El bus I2C es un producto de Phillips para interconexión de sistemas embebidos. Actualmente se puede encontrar una gran diversidad de dispositivos que utilizan esta interfaz, desde pantallas LCD, memorias EEPROM, sensores…

Alimentación de un Arduino

Puede alimentarse directamente a través del propio cable USB o mediante una fuente de alimentación externa, como puede ser un pequeño transformador o, por ejemplo una pila de 9V.

Los límites están entre los 6 y los 12 V. Como única restricción hay que saber que si la placa se alimenta con menos de 7V, la salida del regulador de tensión a 5V puede dar menos que este voltaje y si sobrepasamos los 12V, probablemente dañaremos la placa.

La alimentación puede conectarse mediante un conector de 2,1mm con el positivo en el centro o directamente a los pines Vin y GND marcados sobre la placa.

Hay que tener en cuenta que podemos medir el voltaje presente en el jack directamente desde Vin. En el caso de que el Arduino esté siendo alimentado mediante el cable USB, ese voltaje no podrá monitorizarse desde aquí.

Resumen de características Técnicas

Microcontrolador Atmega328
Voltaje de operación 5V
Voltaje de entrada (Recomendado) 7 – 12V
Voltaje de entrada (Límite) 6 – 20V
Pines para entrada- salida digital. 14 (6 pueden usarse como salida de PWM) 256
Pines de entrada analógica. 6 (0-1023)
Corriente continua por pin IO 40 mA
Corriente continua en el pin 3.3V 50 mA
Memoria Flash 32 KB (0,5 KB ocupados por el bootloader)
SRAM 2 KB
EEPROM 1 KB
Frecuencia de reloj 16 MHz

Ver Diagrama:
